Understanding OLED Display Technology: Engineering, Performance & Applications

I. What is OLED Display Technology?

OLED (Organic Light Emitting Diode) displays are "self-emissive", meaning each pixel generates light independently. This technology eliminates the need for a backlight, enabling:

True black & infinite contrast ratio
Thinner & lighter form factors
Flexible, foldable & transparent displays
Ultra-fast response for AR/VR and gaming

OLED Display Technology Overview

OLED has become the benchmark in premium devices (phones, wearables, TVs), and now expanding into "industrial, medical, transportation & retail electronics".

II. How OLED Pixels Work

Electroluminescence principle

Organic molecules emit light when electrons and holes recombine. People see the light directly from each pixel — no backlight, no light leakage.

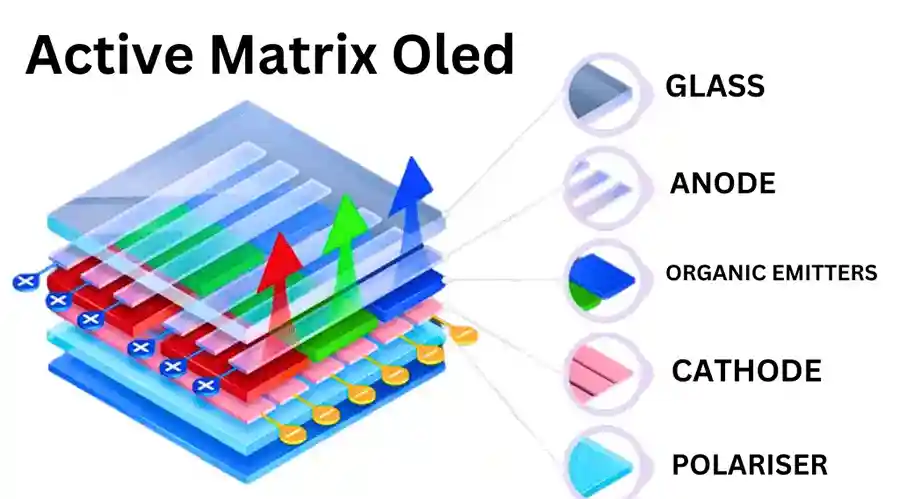

OLED Device Layer Structure

Encapsulation layer (protects from moisture/O₂)
Optical extraction layer
Emissive layer (RGB light-emitting molecules)
電荷輸送層（ETL/HTL）
透明陽極 + 金属陰極
TFTアクティブマトリックス（LTPSまたはIGZO）

amoled display-007

III. 主要材料とコンポーネント

エミッター — 蛍光 vs リン光 vs TADF

現代の AMOLED は「リン光発光体」（赤/緑）を使用してほぼ 100% の IQE を達成していますが、「青 TADF」は寿命改善のための最もホットな研究開発の焦点となっています。

透明電極

材料	使用事例	柔軟性
これ	リジッドOLED	低い
グラフェン	フレキシブルOLED	高い
銀ナノワイヤー	曲面ウェアラブルディスプレイ	高い

薄膜封止（TFE）

必要な WVTR: 複数年にわたる動作安定性を保証するために「< 10⁻⁶ g/m²/日」。

IV. OLED製造技術

OLEDの製造には、半導体、化学、精密光学技術が組み合わされています。最も一般的な技術は以下のとおりです。

蒸着＋ファインメタルマスク（FMM）

スマートフォン、ウェアラブル端末に使用
高PPI（>500）、正確なRGBアライメント
10インチを超えるサイズへのスケーリングが制限されています

インクジェット印刷OLED (IJP-OLED)

材料利用効率 >90%
大型ディスプレイ（テレビ、サイネージ）に適しています
急速に発展するコスト削減ロードマップ

amoled display-0006

V. OLEDパフォーマンスエンジニアリング

エンジニアは、明るさ、寿命、電力、熱安定性のバランスをとることで設計を最適化します。

明るさと屋外での視認性

標準: 300～900 nits (APLに依存)
MLA / タンデムスタック使用時: 最大 2000 nits+
医療と自動車にとって重要

生涯にわたる信頼性

色	LT97の標準寿命	注記
緑	5万～12万時間	強力な安定性
赤	4万～8万時間	優れた効率
青	10,000～25,000時間	TADFで改善中

UIデザイン重要: 静的アイコンは、差異老化 (バーンイン) を加速します。

応答時間

OLED の応答速度は「1 μs」と LCD の 100 倍速く、VR/AR や HUD に最適です。

VI. 主要なOLEDディスプレイの種類

リジッドAMOLED（ガラス基板）

コスト効率の高い成熟したサプライチェーン
産業用ハンドヘルド、HMIモジュール、医療

フレキシブルで折り畳み可能なOLED

ポリイミド基板は曲線や折り曲げが可能
ウェアラブル、スマートアクセサリー、車内インテリア

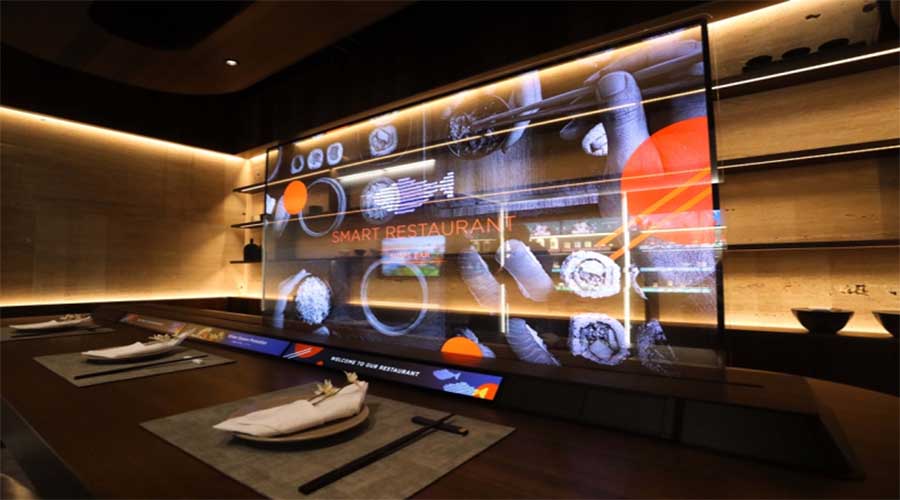

透明OLED

透明度40%以上のショーケース効果
小売、美術館、未来的なUX

OLED Display Manufacturers-010

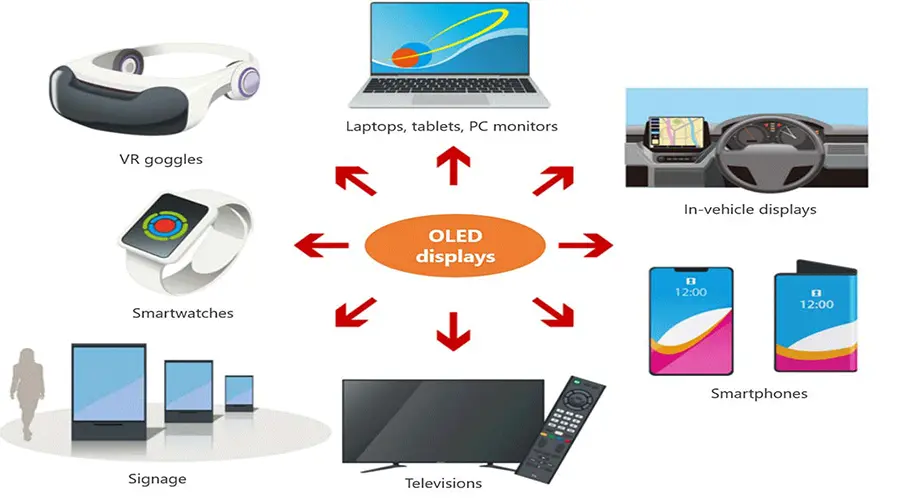

VII. OLEDディスプレイの産業応用

1) ウェアラブルテクノロジー

低電力AODモード
快適さを追求した曲線形状
屋外での読みやすさの向上

2) 産業用ヒューマンマシンインターフェース

高コントラスト + 広視野角
堅牢なタッチシステムのための光学接合
長寿命UI戦略が必要

3) 小売店と透明看板

プレミアムグラフィックスドライブの変換
フローティング情報ディスプレイ

4) 医療機器

詳細な読み取りを可能にする高いデータ鮮明度
反射防止/抗菌コーティングオプション

OLED Display Technology-005

VIII. OLED vs LCD vs ミニLED vs マイクロLED

側面	あなたは	ミニLED（LCD）	標準LCD	マイクロLED
黒レベル	完璧な黒	ローカルディミングでさらに良くなる	輝きとにじみ	完璧な黒
対比	無限	高い	低い	無限
輝度	良い	非常に高い	高い	非常に高い
柔軟性	はい	いいえ	いいえ	はい
バーンインリスク	緩和が必要	なし	なし	最小限
料金	より高い	中高音	より低い	非常に高い

Conclusion:プレミアム UX と薄型/フレキシブルなデザインが求められる場合は、OLED が最適です。

IX. OLEDの新たなトレンドと将来

QD-OLEDとハイブリッドアプローチ

量子ドットOLED（QD-OLED）をはじめとするハイブリッド方式では、OLED発光層と量子ドット色変換フィルムまたは色彩増強フィルムを組み合わせることで、視認される明るさと色彩量を向上させます。QD-OLEDは、OLEDのピクセルレベルのコントラストを維持しながら、ピーク輝度と色彩度を向上させることを目指しており、これは高級テレビやプロ仕様のモニターにとって魅力的なトレードオフとなります。

タンデムOLEDと積層アーキテクチャ

タンデム型OLEDスタックは、複数の発光ユニットを直列に配置することで電流を共有し、エミッターごとのストレスを軽減します。タンデム構造は寿命を延ばし、実用輝度を向上させ、焼き付きにつながる経年変化の差異を軽減します。これらのスタックは、改良された青色ケミストリーと相まって、長寿命の商用OLED戦略の中核を成しています。

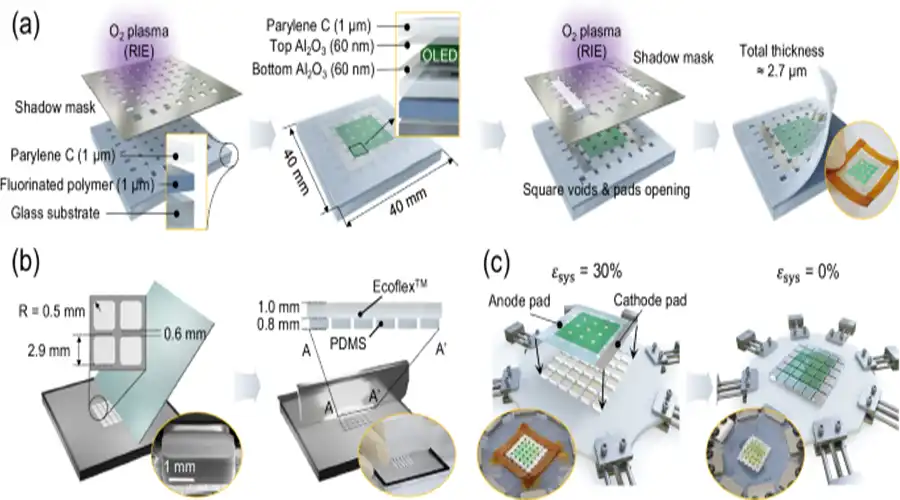

ロール型、印刷型、伸縮型OLED

プリンテッドエレクトロニクスと薄膜封止技術の進歩により、巻き取り式テレビ、コンフォーマルサイネージ、繊維埋め込み型ディスプレイなどが可能になります。プリンテッドOLEDは真空蒸着工程の一部を省略することで製造コストを削減し、伸縮性OLEDの研究では、ディスプレイが皮膚や布地にフィットするウェアラブル機器や医療機器への統合を目指しています。

マイクロOLED / ニアアイディスプレイ & AR

シリコンまたはCMOSバックプレーンを備えたマイクロOLEDディスプレイ（マイクロディスプレイ）は、AR/VRヘッドセット向けに極めて高いピクセル密度を実現します。OLEDマイクロディスプレイは、レイテンシを最小限に抑え、没入型ニアアイシステムの重要な指標であるハイダイナミックレンジをサポートします。

持続可能性と材料効率

業界は、希少材料の使用量削減、基板および層のリサイクル性向上、駆動回路の最適化による省エネに積極的に取り組んでいます。ディスプレイを大規模に導入するOEMにとって、ライフサイクルアセスメントとエコデザインは購入時の検討事項となりつつあります。

X. ケーススタディ - ハンドヘルド医療機器向け BROWNOPTO 4.4インチ AMOLED 統合

プロジェクト概要

医療機器OEMは、ポータブルなPOC分析装置向けに、コンパクトで日光下でも視認性の高いディスプレイを求めていました。主な制約として、薄型設計、手袋をしたままでも操作可能なタッチパネル、臨床現場での視認性を確保する高コントラスト、そして-20℃から+70℃までの温度範囲での高いフィールド信頼性が挙げられました。

エンジニアリングソリューション

パネル選択: 明るさと寿命のバランスをとるタンデム発光アーキテクチャを備えた 4.40 インチ LTPS AMOLED。
タッチ統合: ニトリル手袋と濡れた状態に合わせて調整されたオンセル投影型静電容量タッチ。
光学: 反射防止偏光板と光学接着 (OCA) により、太陽光のコントラストと耐久性が向上します。
インタフェース: 安全な起動と低電力スリープモードのために最適化された電源シーケンスを備えた MIPI DSI 2 レーン。
カプセル化: 薄膜カプセル化 (TFE) により WVTR < 1e-6 g/m²/日を実現し、フィールド寿命を延長します。

主な仕様

パラメータ	価値
対角線	4.40インチ
解決	568 × 1210
標準的な明るさ	600 cd/m²
対比	約100,000:1（標準）
インタフェース	MIPI DSI（2レーン）
動作温度	-20℃～+70℃
カプセル化	薄膜カプセル化（TFE）

結果と現場からのフィードバック

このデバイスは、クリニックとモバイル端末で12ヶ月間のパイロット運用に入りました。フィードバックでは、さまざまな照明下でも優れた視認性と、手袋を装着した状態でも安定したタッチ操作性が確認されました。ディスプレイ性能に関連する現場での不具合は記録されていません。タンデムOLED方式と調整されたUI戦略により、焼き付きリスクが軽減されました。

XI. よくある質問

OLED と AMOLED の違いは何ですか?

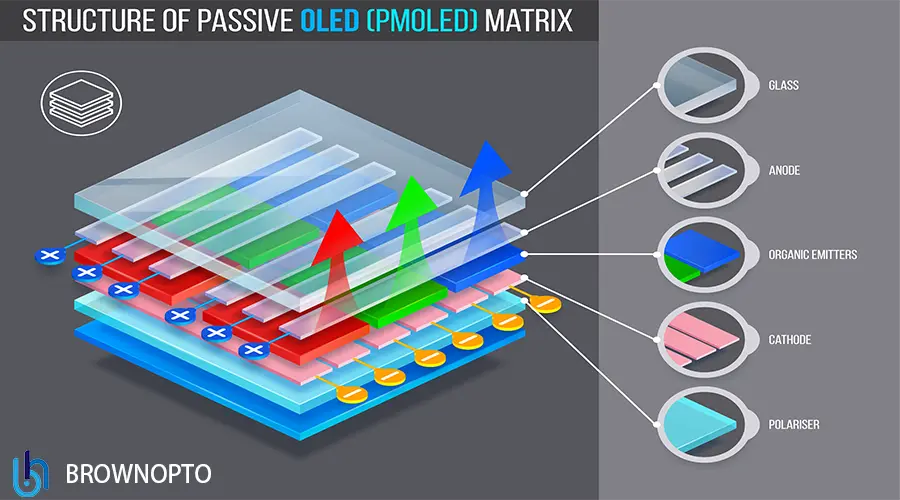

OLEDは、有機ELディスプレイの一般的なクラスです。AMOLED（アクティブマトリックスOLED）は、薄膜トランジスタ（TFT）バックプレーンを使用してピクセルをアクティブに制御し、スマートフォン、テレビ、産業用ディスプレイに適した高解像度・大判パネルをサポートします。一方、PMOLEDは、小型で低コストの画面に適したパッシブマトリックス型です。

OLED ディスプレイの寿命は通常どのくらいですか?

寿命は、発光体の化学組成、パネルの輝度、熱設計、動作パターンによって異なります。一般的な商用AMOLEDの寿命は、青色以外の色では数万時間から10万時間以上に及びます。青色発光体の寿命は依然として制限要因であり、材料研究とタンデム構造の改良を通じて積極的に改善されています。

OLED ディスプレイは屋外看板に適していますか?

OLEDは、高いピーク輝度を実現するように設計され、反射防止レンズと組み合わせれば屋外でも使用できます。しかし、直射日光が強い環境では、持続的なピーク輝度が高く、太陽光による色褪せの影響を受けにくいため、高輝度LCD/ミニLEDソリューションの方が適している場合があります。

バーンインの原因は何ですか? また、どうすれば回避できますか?

焼き付きは、高コントラストの静的コンテンツを長時間表示した場合に、有機ELディスプレイの不均一な経年劣化によって発生します。焼き付きを軽減する対策としては、静的要素を減らすUI設計、ピクセルシフト、持続的なUI要素の輝度制限、コンテンツの移動スケジュール、タンデム発光スタックの使用による寿命向上などが挙げられます。

OLED ディスプレイはタッチと耐久性をサポートできますか?

はい。オンセルおよびインセルタッチアーキテクチャが一般的です。高耐久性機器では、光学接着と耐久性の高いカバーレンズ（化学強化ガラス、AR/AGコーティング）に加え、コンフォーマルシーリングを採用することで、環境および機械仕様を満たしています。

OLED と MicroLED を比較するとどうなりますか?

カスタム OLED ディスプレイソリューションが必要ですか?BROWNOPTO のエンジニアは OEM と提携して、ウェアラブル、医療、産業、小売製品向けにカスタマイズされた AMOLED モジュールを提供しています。お問い合わせサンプル、データシート、NPI サポートについては、こちらをご覧ください。
