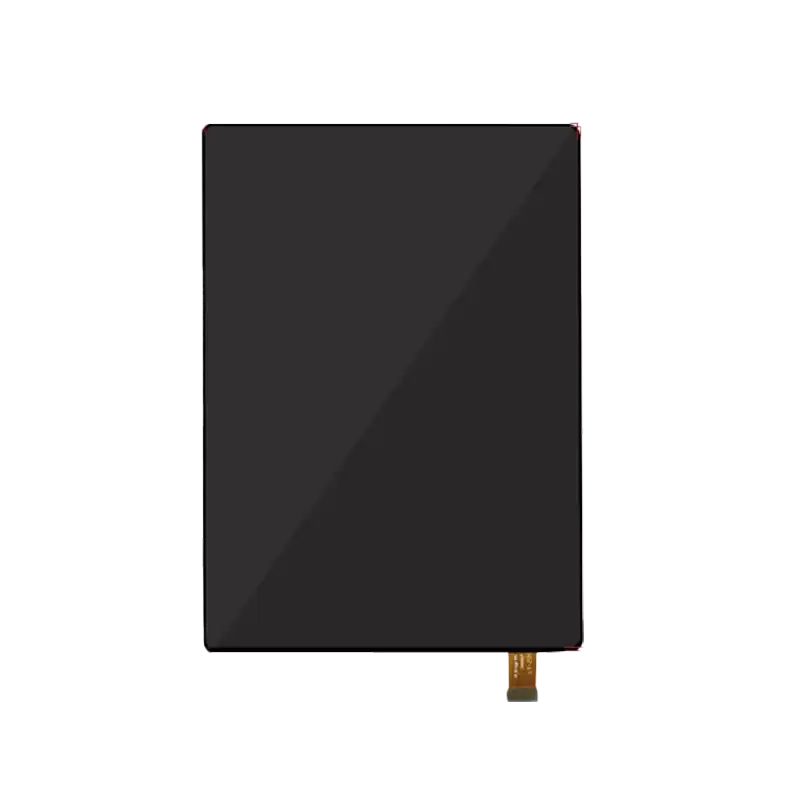

Der8,0-Zoll-AMOLED-Anzeigemodul (Modell: BR800TR101GG-001)ist ein hochauflösendes, flexibles AMOLED-Panel, das für Premium-Anwendungen entwickelt wurde, die überragende Bildqualität und schnelle Reaktion erfordern. Mit einem nativenAuflösung 2480×1860 (Seitenverhältnis 4:3), MIPI DSI-Schnittstelleund integriertSPI-Touch-ControllerDieses Display bietet eine beeindruckende Grafik und eine reaktionsschnelle Touch-Performance. Ideal fürindustrielle HMI, medizinische Bildgebung, High-End-Tablets und intelligente Steuerungssysteme.
Hauptmerkmale
Bildschirmgröße:8,0 Zoll flexibles AMOLED-Panel
Auflösung:2480 × 1860 Pixel (FHD, 4:3)
Seitenverhältnis:4:3 (Perfekt für Dokument- und Produktivitäts-Apps)

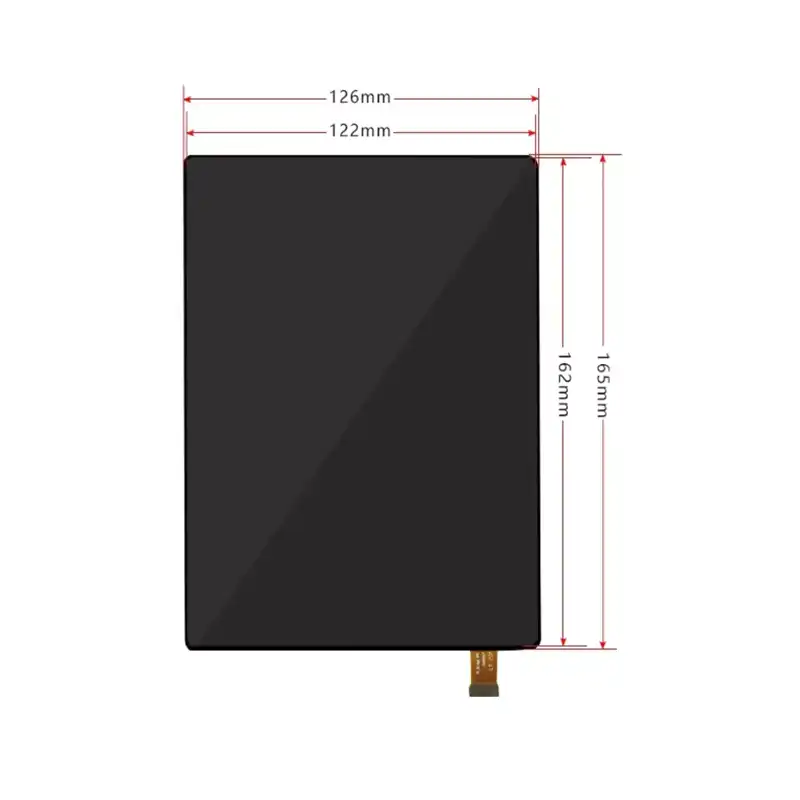

Aktiver Bereich:162,688 × 122,016 mm
Außenmaße:165,89 × 126,12 mm
Aktualisierungsrate:Bis zu 60 Hz
Anzeigeschnittstelle:4-spuriges MIPI DSI (D-PHY)
Touch-Oberfläche:SPI mit ST FST1BA80YA2 IC
Treiber-IC:RM69380 (Raydium)
Kontrastverhältnis:>100.000:1 (Typisch für AMOLED)
Ansprechzeit:<1 ms (typisch)
Grünes Design:RoHS-konform, umweltfreundliche Materialien
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Modell Nr. | BR800TR101GG-001 |
| Bildschirmgröße | 8,0 Zoll |
| Technology | Flexibles AMOLED |
| Auflösung | 2480 × 1860 (FHD, 4:3) |
| Pixelformat | RGB-Streifen |
| Aktiver Bereich | 162,688 × 122,016 mm |
| Modulgröße | 165,89 × 126,12 mm |
| Schnittstelle | MIPI DSI (4-spurig), SPI Touch |
| Treiber-IC | RM69380 (Raydium) |
| Touch-IC | FST1BA80YA2 (STMicroelectronics) |
| Berührungstyp | DOT (Direct on Top) Kapazitiv |
| Stromversorgung (ELVDD) | 4,55 ~ 4,65 V |
| Stromversorgung (AVDD) | 7,52 ~ 7,68 V |
| Stromverbrauch (typ.) | ~452 mA bei 430 Nits (Weiß) |
| Betriebsfrequenz | 60 Hz |
| Betriebstemperatur. | -20 °C ~ +70 °C (siehe RA-Test) |
| Lagertemperatur. | -30 °C ~ +80 °C (siehe RA-Test) |
| Einhaltung | RoHS, Grünes Design |
Anwendungsszenarien
Industriell:Mensch-Maschine-Schnittstellen (HMI), Bedienfelder, Automatisierungssysteme.
Medizinisch:Tragbare Diagnosegeräte, Patientenmonitore, chirurgische Displays.
Unterhaltungselektronik:High-End-Tablets, Smart-Home-Hubs, E-Reader mit Farbe.
Automobilindustrie:Cockpit-Displays, Unterhaltung auf den Rücksitzen (kundenspezifische Integration).
Vorsichtsmaßnahmen bei Handhabung und Integration
Vermeiden Sie das Biegen oder Drücken desflexible FPCüber die Spezifikationen hinaus.
Folgen Sie den richtigenLeistungssequenz: AVDD → ELVDD → RESET → MIPI-Signal.
Verwenden Sie bei der Montage ESD-Schutz; erden Sie Werkbank und Werkzeuge.
ELVDD/ELVSS-Pins nicht kurzschließen; geeigneten PMIC verwenden (z. B. NT50379WHB).
Halten Sie den Anschlussbereich sauber und vermeiden Sie Staub während der Installation.
Häufig gestellte Fragen (FAQ)
Welche Auflösung hat das 8,0-Zoll-AMOLED-Modul?
Das Modul hat eine Auflösung von2480×1860 Pixelmit einem Seitenverhältnis von 4:3, ideal für Produktivitäts- und dokumentenbasierte Anwendungen.
Welche Schnittstelle verwendet dieses AMOLED-Modul?
Es verwendet eineMIPI DSI-Schnittstelle (4-spurig)für Anzeigedaten und eineSPI-Schnittstellefür den integrierten kapazitiven Touch-Controller.
Welche Treiber- und Touch-ICs werden verwendet?
Die Anzeige wird gesteuert durchRM69380 (Raydium)IC, und die Touch-Funktion wird von derFST1BA80YA2 (STMicroelectronics)IC.
Ist das Display für den Außeneinsatz geeignet?
AMOLED bietet zwar einen hohen Kontrast, die Helligkeit liegt jedoch typischerweise bei ca. 430 Nits (normal) bzw. ca. 600 Nits (HBM). Für den Außeneinsatz sollten Sie sonnenlichttaugliche Varianten in Betracht ziehen oder eine Antireflexbeschichtung verwenden.
Wie hoch ist der Betriebstemperaturbereich?
Die empfohlene Betriebstemperatur beträgt-20°C bis +70°C. Der Lagerbereich liegt zwischen -30 °C und +80 °C. Informationen zur erweiterten Zuverlässigkeit finden Sie in den RA-Testergebnissen.
Unterstützt es den Always-On Display (AOD)-Modus?
Ja, das Modul unterstütztAOD-Modus (Always-On Display)zur Zeit-/Statusanzeige bei niedrigem Stromverbrauch, konfigurierbar über IC-Befehle.
Sind Sie an der Integration dieser 8,0-Zoll-AMOLED-Lösung interessiert?
