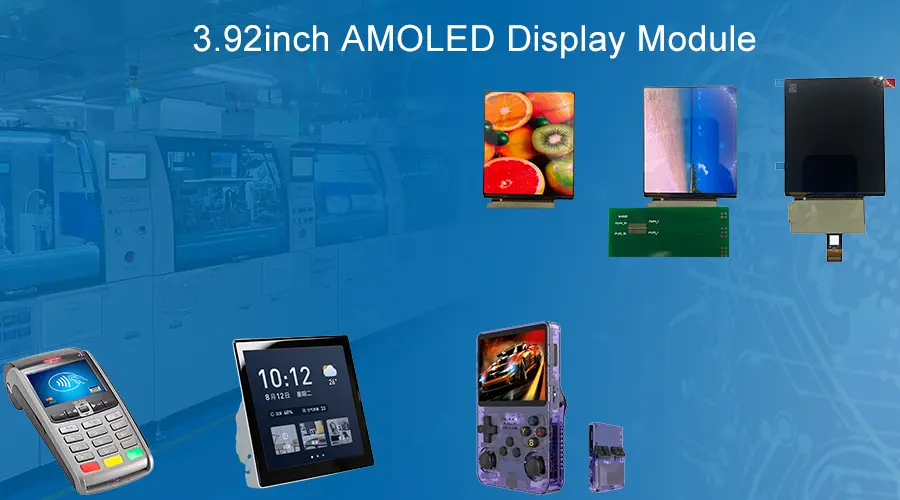

1. Parametri principali del modulo display AMOLED da 3,92 pollici

Il modulo display AMOLED da 3,92 pollici è progettato per display TFT a matrice attiva ad alta risoluzione con funzionalità avanzate come l'interfaccia MIPI e le funzionalità touch. Di seguito sono riportate le specifiche principali:

2. Applicazioni del modulo AMOLED da 3,92 pollici

2.1 Dispositivi indossabili intelligenti

Il design compatto e il basso consumo energetico del modulo AMOLED da 3,92 pollici lo rendono ideale per smartwatch e dispositivi di monitoraggio della salute. Ad esempio, un marchio leader ha integrato questo modulo nel suo smartwatch, ottenendo un aumento del 40% della luminosità dello schermo e una durata della batteria superiore del 15%.

2.2 Terminali di controllo industriale

Grazie al suo intervallo di temperatura di livello industriale (da -30 °C a 85 °C) e all'elevata resistenza ESD, il modulo è ampiamente utilizzato in PLC e sensori. Supera test di resistenza ad alta temperatura e umidità di 96 ore e 10 cicli di shock termico (da -30 °C a +85 °C).

2.3 Accessori elettronici di consumo

Dagli auricolari wireless agli altoparlanti Bluetooth portatili, l'interfaccia MIPI del modulo garantisce una perfetta integrazione con i chip di controllo principali. Un caso di studio mostra un miglioramento del 30% nell'efficienza dell'interazione con l'utente dopo l'adozione.

3. Vantaggi tecnici

3.1 Contrasto elevato e ampi angoli di visione

Con un rapporto di contrasto di 60.000:1 e angoli di visione di ±85°, il modulo offre una qualità d'immagine costante da qualsiasi prospettiva. Questo lo rende adatto per applicazioni esterne in cui la leggibilità alla luce solare è fondamentale.

3.2 Progettazione a bassa potenza

La modalità standby consuma solo 0,68 mW, mentre la modalità ad alta luminosità (HBM) ne consuma 443,9 mW. Questa architettura a basso consumo è ideale per dispositivi IoT e dispositivi indossabili alimentati a batteria.

3.3 Precisione del colore

Coprendo il 97% della gamma cromatica NTSC e supportando 16,7 milioni di colori, il modulo garantisce una riproduzione cromatica vivida e precisa. Il valore ΔE è inferiore a 2, conforme agli standard di visualizzazione professionali.

4. Progettazione dell'interfaccia e definizioni del segnale

Il modulo supporta l'interfaccia MIPI 4 LANE, offrendo flessibilità per diverse progettazioni di sistema. Di seguito è riportata la tabella di definizione del segnale:

Raccomandazioni di progettazione:

• Assicurarsi che le coppie di segnali differenziali abbiano un adattamento di impedenza e una differenza di lunghezza della traccia ≤ 1 mm.

• Aggiungere condensatori di disaccoppiamento vicino ai pin di alimentazione per sopprimere il rumore ad alta frequenza.

5. Specifiche delle prestazioni ottiche

Il modulo AMOLED da 3,92 pollici eccelle nelle prestazioni ottiche, rendendolo adatto ad applicazioni di fascia alta. Di seguito sono riportati i principali parametri ottici:

6. Linee guida di progettazione per l'integrazione del sistema

6.1 Considerazioni meccaniche

Lo spessore del modulo di 0,8 mm richiede un'attenta progettazione del PCB per evitare sollecitazioni meccaniche. Lasciare uno spazio di 0,2 mm attorno al modulo per favorire l'espansione termica.

6.2 Raccomandazioni sull'alimentazione

• Utilizzare un regolatore da 3,3 V con tolleranza ±5% per VCI e IOVCC.

• I condensatori di disaccoppiamento (ceramici da 0,1μF) devono essere posizionati entro 5 mm dai pin di alimentazione.

6.3 Gestione termica

In modalità ad alta luminosità, il modulo può raggiungere i 50 °C. Garantire un flusso d'aria adeguato o utilizzare un dissipatore di calore in caso di utilizzo in ambienti chiusi.

7. Tendenze future e prospettive di mercato

7.1 Display pieghevoli e flessibili

Grazie ai progressi nella tecnologia AMOLED flessibile, il modulo da 3,92 pollici è pronto per essere utilizzato in dispositivi pieghevoli e occhiali AR. Le iterazioni future potrebbero ridurre lo spessore a 0,5 mm utilizzando substrati flessibili (ad esempio, film PI).

7.2 Efficienza energetica e progettazione ecocompatibile

La regolazione dinamica della frequenza di aggiornamento e l'oscuramento localizzato possono ridurre ulteriormente il consumo energetico in standby a 0,5 mW. Il modulo è inoltre conforme agli standard RoHS riducendo al minimo l'utilizzo di sostanze pericolose (ad esempio piombo e cadmio).

8. Caso di studio: integrazione in Smart Health Monitor

Un'azienda di dispositivi medici ha integrato il modulo AMOLED da 3,92 pollici nel suo monitor sanitario indossabile. I risultati principali includono:

• Riduzione del 30% del consumo energetico rispetto ai precedenti modelli LCD

• Maggiore soddisfazione dell'utente grazie ai colori vivaci e agli ampi angoli di visione

• Supera la classificazione IP67 per la resistenza all'acqua e alla polvere

Citazione del Product Manager:"Il basso consumo energetico e l'elevata luminosità del modulo AMOLED ci hanno consentito di raddoppiare la durata della batteria del nostro dispositivo, mantenendone al contempo un design elegante."

9. Domande frequenti

9.1 Qual è la temperatura massima di esercizio?

Il modulo può funzionare in modo affidabile fino a 85 °C, il che lo rende adatto agli ambienti industriali.

9.2 Può essere utilizzato in applicazioni esterne?

Sì, con una luminosità massima di 550 cd/m² e ampi angoli di visione, mantiene la leggibilità anche sotto la luce diretta del sole.

9.3 Qual è la durata di vita prevista?

In condizioni operative normali (schermo bianco a 25°C), il modulo ha una durata di 13 mesi.

9.4 È supportata la funzionalità touch?

Sì, include un controller touch capacitivo integrato con supporto dell'interfaccia I²C.
