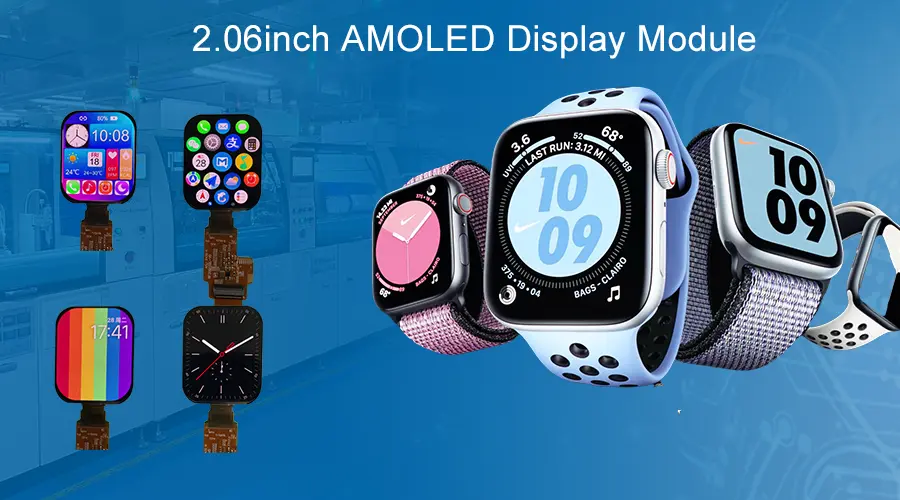

1. 2,06 tuuman AMOLED-näyttömoduulin ydinparametrit

2,06 tuuman AMOLED-näyttömoduuli on suunniteltu tehokkaisiin sovelluksiin, jotka vaativat kompaktia kokoa, alhaista virrankulutusta ja poikkeuksellista kuvanlaatua. Alla on sen tärkeimmät tekniset tiedot:

2. 2,06 tuuman AMOLED-moduulin sovellukset

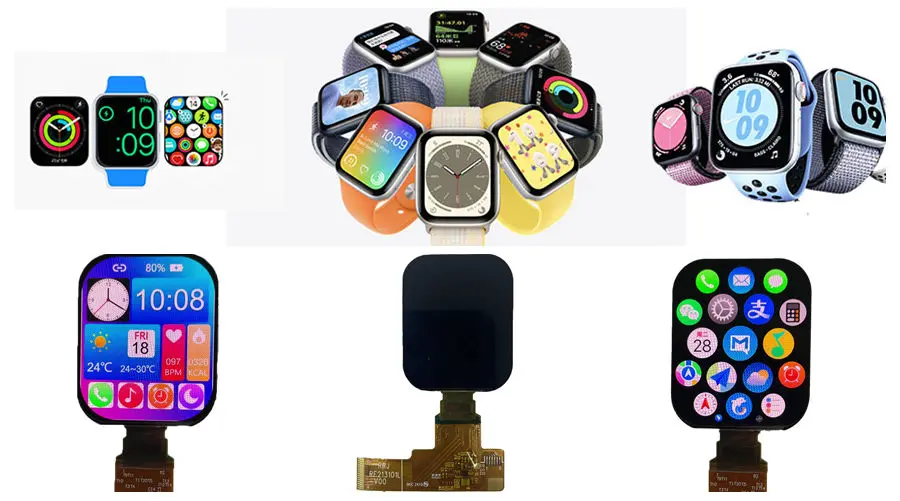

2.1 Älykkäät puettavat laitteet

2,06 tuuman AMOLED-moduulin kompakti muotoilu ja alhainen virrankulutus tekevät siitä ihanteellisen älykelloihin ja terveydentilan seurantaan. Esimerkiksi eräs johtava tuotemerkki integroi tämän moduulin älykelloonsa, mikä paransi näytön kirkkautta 40 % ja pidensi akunkestoa 15 %.

2.2 Teollisuuden ohjauspäätteet

Teollisuusluokan lämpötila-alueensa (-20 °C - 70 °C) ja korkean ESD-kestävyytensä (±6 kV) ansiosta moduulia käytetään laajalti PLC:issä ja antureissa. Se läpäisee 96 tunnin korkean lämpötilan ja korkean kosteuden testit sekä 10 lämpöshokkisykliä (-20 °C ↔ +70 °C).

2.3 Kulutuselektroniikan lisävarusteet

Langattomista nappikuulokkeista kannettaviin Bluetooth-kaiuttimiin, moduulin MIPI/QSPI-liitäntä varmistaa saumattoman integroinnin tärkeimpiin ohjauspiireihin. Case-tutkimus osoittaa 30 %:n parannuksen käyttäjävuorovaikutuksen tehokkuudessa käyttöönoton jälkeen.

3. Tekniset edut

3.1 Suuri kontrasti ja laajat katselukulmat

60 000:1 kontrastisuhteen ja ±85° katselukulmien ansiosta moduuli tarjoaa tasaisen kuvanlaadun mistä tahansa kuvakulmasta. Tämä tekee siitä sopivan ulkokäyttöön, joissa auringonvalossa luettavuus on kriittistä.

3.2 Matalatehoinen suunnittelu

Valmiustilassa virtaa kuluu vain 0,68 mW, kun taas kirkkaassa tilassa (HBM) virtaa kuluu 443,9 mW. Tämä vähän virtaa kuluttava arkkitehtuuri sopii ihanteellisesti akkukäyttöisille IoT-laitteille ja puettaville laitteille.

3.3 Väritarkkuus

Moduuli kattaa 97 % NTSC-väriavaruudesta ja tukee 16,7 miljoonaa väriä, joten se varmistaa eloisan ja tarkan värintoiston. ΔE-arvo on alle 2, mikä täyttää ammattilaisten näyttöstandardit.

4. Rajapinnan suunnittelu ja signaalimääritelmät

Moduuli tukee kolmea liitäntätyyppiä: MIPI, QSPI ja 4-Wire SPI, mikä tarjoaa joustavuutta erilaisiin järjestelmäsuunnitelmiin. Alla on signaalin määritystaulukko:

Suunnittelusuositukset:

• Varmista, että differentiaalisignaaliparien (esim. CLKP/CLKN) impedanssi on < 10 Ω ja johtimien pituusero ≤ 1 mm.

• Lisää 0,1 μF:n keraamisia kondensaattoreita VCI- ja IOVDD-nastojen lähelle vaimentaaksesi korkeataajuista kohinaa.

5. Optiset suorituskykytiedot

2,06 tuuman AMOLED-moduuli on erinomainen optisen suorituskyvyn ansiosta, joten se sopii vaativiin sovelluksiin. Alla on lueteltu tärkeimmät optiset mittarit:

6. Järjestelmäintegraation suunnitteluohjeet

6.1 Mekaaniset näkökohdat

Moduulin 0,8 mm:n paksuus vaatii huolellista piirilevyn asettelua mekaanisen rasituksen välttämiseksi. Käytä moduulin ympärillä 0,2 mm:n rakoa lämpölaajenemisen varalta.

6.2 Virtalähdesuositukset

• Käytä 3,3 V:n säädintä, jonka toleranssi on ±5 % VCI:lle ja IOVCC:lle.

• Irrotuskondensaattorit (0,1 μF keraamiset) on sijoitettava 5 mm:n etäisyydelle virtanastoista.

6.3 Lämmönhallinta

Suurikirkkaissa tiloissa moduuli voi lämmetä 50 °C:een. Varmista riittävä ilmankierto tai käytä jäähdytyselementtiä, jos käytät laitetta suljetussa ympäristössä.

7. Tulevaisuuden trendit ja markkinanäkymät

7.1 Taittuvat ja joustavat näytöt

Joustavan AMOLED-teknologian kehityksen myötä 2,06 tuuman moduuli on valmis laajennettavaksi taitettaviin laitteisiin ja AR-laseihin. Tulevissa versioissa paksuutta voidaan pienentää 0,5 mm:iin käyttämällä joustavia alustoja (esim. PI-kalvoa).

7.2 Energiatehokkuus ja ympäristöystävällinen suunnittelu

Dynaaminen virkistystaajuuden säätö ja paikallinen himmennys voivat vähentää valmiustilan virrankulutusta entisestään 0,5 mW:iin. Moduuli on myös RoHS-standardien mukainen minimoimalla vaarallisten aineiden (esim. lyijyn ja kadmiumin) määrän.

8. Case-tutkimus: Integrointi Smart Health Monitoriin

Lääkinnällisiä laitteita valmistava yritys integroi 2,06 tuuman AMOLED-moduulin puettavaan terveysmonitoriinsa. Keskeisiä tuloksia olivat:

• 30 % pienempi virrankulutus verrattuna aiempiin LCD-malleihin

• Parempi käyttäjätyytyväisyys eloisien värien ja laajojen katselukulmien ansiosta

• Läpäisi IP67-luokituksen veden- ja pölytiiviyden osalta

Lainaus tuotepäälliköltä:"AMOLED-moduulin alhainen virrankulutus ja korkea kirkkaus mahdollistivat laitteemme akunkeston kaksinkertaistamisen säilyttäen samalla tyylikkään muotoilun."

9. Usein kysytyt kysymykset

9.1 Mikä on suurin sallittu käyttölämpötila?

Moduuli toimii luotettavasti jopa 70 °C:n lämpötilassa, joten se soveltuu teollisuusympäristöihin.

9.2 Voidaanko sitä käyttää ulkotiloissa?

Kyllä, 600 nitin huippukirkkauden ja laajojen katselukulmien ansiosta se säilyttää luettavuuden suorassa auringonvalossa.

9.3 Mikä on odotettu käyttöikä?

Normaaleissa käyttöolosuhteissa (25 °C:n valkokangas) moduulin käyttöikä on 13 kuukautta.

9.4 Tuetaanko kosketustoimintoja?

Kyllä, siinä on sisäänrakennettu kapasitiivinen kosketusohjain, joka tukee I²C-liitäntää.
