6,01 tuuman OLED-näyttö | Teräväpiirto 1080x2160 | MIPI-liitäntä

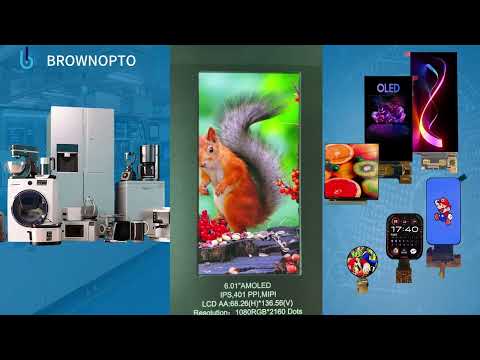

6,01 tuuman AMOLED-näyttö
Shenzhen Brownopton 6,01-tuumainen AMOLED-näyttömoduuli on suunniteltu erityisesti teollisuusluokan laitteille. Siinä on 1080 × 2160:n teräväpiirtoresoluutio ja LTPS-taustalevytekniikka, mikä tarjoaa erittäin korkean 100 000:1-kontrastisuhteen ja laajan 100 % NTSC-väriavaruuden. Se tukee nopeaa MIPI 4-Lane -liitäntää, sen paksuus on vain 0,773 mm, ja se on sertifioitu äärimmäisiin olosuhteisiin -30 ℃ - 80 ℃ välillä ja täyttää IEC61000-4-2-staattisen sähkön suojausstandardin.

Ydinparametrit

• Näyttötekniikka:LTPS AMOLED

• Resoluutio:1080 × 2160 (FHD+, 403 PPI)

• Kirkkaus:360 cd/m² (vakio)

• Väriskaala:95 % DCI-P3 (korkea värikylläisyys)

• Käyttöliittymä:MIPI DSI 4-kaistainen

• Kosketus:Kapasitiivinen 10-pisteinen kosketus (IC: CST148)

• Paksuus:0,773 mm (moduuli)

• Käyttöjännite:VDDIO 1.65-3.3V / VCI 2.75-3.3V

• Laaja käyttölämpötila:-30°C ~ +85°C (Teollisuusluokan luotettavuus)

• Ohjaimen mikropiiri:CH13721C

• Virrankulutus:147mA@ELVDD (täysin valkoinen tila)

  Tekniset tiedot


• Näyttötila	AMOLED
  Näytön koko (tuumaa)	6.01
  Resoluutio	1080x2160
  Aktiivinen alue (mm)	68,256 (L) × 136,512 (K)
  Pikselikorkeus (um)	63,2 (L) × 63,2 (K)
  Ääriviivat (mm)	70,066 (L) x 142,297 (K) x 0,773 (S)
  TP-ääriviivat	76,40 (L) x 156,60 (K) x 2,0 (S)
  Teknologiatyyppi	Pitkäaikainen käyttö
  Värisyvyys	16,7 miljoonaa
  Käyttöliittymä	MIPI 4LANE
  Pintakäsittely	Kova pinnoite
  Ohjaimen mikropiiri	CH13721C
  TouchIC(Tyyppi)	CST148
  Luminanssi	360 cd/m²
  Katselukulma	Täysi näkymä
  Valonlähde	Itsevalaiseva
  Lämpötila Käyttö	-20 °C - 70 °C
  Säilytyslämpötila	-30°C - 80°C
  Huomautus 1: Ympäristönsuojelua koskevat vaatimukset: RoHS

Tärkeimmät ominaisuudet

✅ Erittäin ohut kehyksetön muotoilu: 0,7 mm:n OLED-lasikerros, ei taustavalomoduulia, tukee räätälöityä piirilevyintegraatiota

✅ MIPI-suurnopeustiedonsiirto: 4-kanavainen DSI-liitäntä, tukee jopa 896 Mbps:n tiedonsiirtonopeutta

✅ Vahva ympäristön sopeutumiskyky: Läpäisee sertifikaatit käynnistykselle -30 °C:ssa, käytölle 70 °C:ssa ja ±8 kV ESD:lle

✅ Tarkka kosketusohjaus: Integroitu projisoitu kapasitiivinen kosketus, tukee TE:n repeytymisenestosignaalia (Tearing Effect)

Kohdesovellusalueet

▶ Satelliittiviestintälaitteet

Korkea 360 cd/m²:n kirkkaus varmistaa näkyvyyden myös voimakkaassa ulkovalossa, ja laaja -30 °C:n lämpötila-alue tukee toimintaa äärimmäisissä olosuhteissa.

▶ Lainvalvontarekisteröinti/Poliisiterminaali

10 pisteen kosketusohjaus mahdollistaa taktiset toiminnot, ja MIPI-käyttöliittymä on yhteensopiva sulautettujen järjestelmien kanssa, mikä vastaa liikkuvan lainvalvonnan vaatimuksiin.

▶ Teollisen 3D-tulostuksen ohjausnäyttö

1080p:n teräväpiirtonäyttö tallentaa tulostustiedot selkeästi, kestää jopa 85 °C:n lämpötilan työpajaympäristöissä ja on antistaattinen (IEC61000-4-2).

▶ Kannettavat lääkinnälliset laitteet

95 %:n DCI-P3-väriavaruus toistaa lääketieteelliset kuvat tarkasti, ja erittäin ohut moduuli säästää laitteen tilaa.
