5.48インチAMOLEDディスプレイモジュール：包括的な技術概要

その5.48インチ AMOLED ディスプレイモジュール深圳ブラウンオプトテクノロジー株式会社（製品番号：BR548105-A1 V.1）は、様々な用途向けに設計された高性能ディスプレイソリューションです。この記事では、公式仕様書の詳細なデータに基づき、その技術仕様、インターフェース機能、耐環境性、そして多様なユースケースについて解説します。

技術仕様と性能

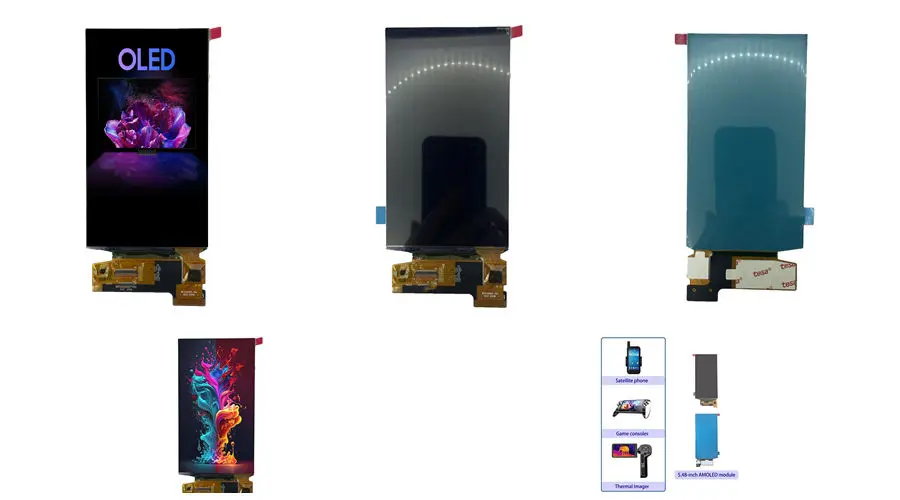

5.48インチのAMOLEDディスプレイモジュールは、高度なLTPS技術を統合し、1080(幅)×1920(高さ)ピクセルピッチのピクセル63.2（幅）× 63.2（高さ）µmモジュールはサポートしています1670万色そして、ハードコートされた表面耐久性を向上。主な光学特性は以下のとおりです。

• 視野角:全方向最大80°（θT、θB、θL、θR）。

• コントラスト比:25℃で100000:1。

• 応答時間:ターンオン (TON) とターンオフ (TOFF) の両方で 1ms。

• 輝度:305～495 cd/m²（通常モード）、97～105% NTSC 色域。

アクティブエリアと機械設計

このモジュールには有効面積68.26(W) × 121.34(H) mmそしてモジュール外形寸法：70.36(W) × 127.34(H) × 2.17(D) mm軽量でコンパクトな設計のため、ポータブルデバイスや組み込みシステムに最適です。

電源およびドライバIC

このモジュールはCH13721ドライバICそしてCST148 静電容量式タッチコントローラ効率的な電力管理と正確なタッチ入力を実現します。電源要件は以下のとおりです。

• VDDIO:1.65～3.3V（ロジック電源）。

• VCI:2.65～3.6V（アナログ電源）。

• ELVDD:4.6V（正電源入力）。

• エルブス:-5V ～ -1V (負電源入力)。

インターフェース構成と電気特性

このモジュールは、MIPI D-PHY 4LANEインターフェース高速データ伝送とI2Cインターフェースタッチコントロールと周辺機器管理用。主な電気的パラメータは以下のとおりです。

消費電力

• 通常モード:

• IELVDD: 200mA

• IVCI: 2.1mA

• 日付: 未定

• スタンバイモード:

• IVCI: 38µA

• IVDDIO: 168µA

MIPIインターフェースタイミング

MIPIインターフェースはHSデータ転送バーストそしてHSクロック伝送データの整合性と同期のための正確なタイミングパラメータを備えています。バスターンアラウンド（BAT）プロトコルは、MCU とディスプレイ モジュール間のシームレスな通信を保証します。

環境および信頼性試験

モジュールは、過酷な条件下での信頼性を確保するために厳格なテストを受けます。

高温・低温試験

• 高温動作:+70°Cで120時間。

• 低温保管:-30°Cで120時間。

• 湿気の多い暑さ:60°C、90%RHで120時間。

耐熱衝撃性と耐ESD性

• 熱衝撃:-30°C (30 分) ↔ +70°C (30 分)、30 サイクル。

• ESD耐性:空気放電±8kV、接触放電±4kV（IEC 61000-4-2）。

アプリケーションシナリオと市場ポテンシャル

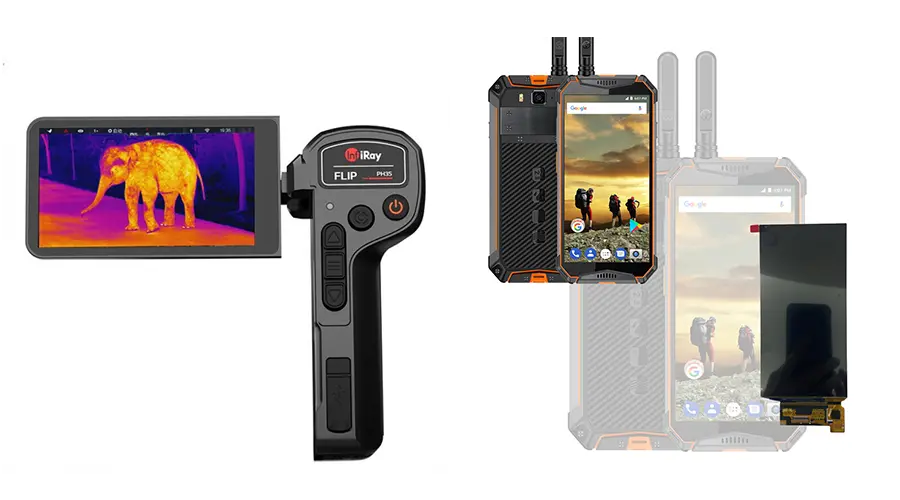

5.48 インチ AMOLED モジュールは、高解像度、低消費電力、耐久性を備えているため、幅広い用途に最適です。

スマートフォンとタブレット

このモジュールは、高解像度（1080×1920）と鮮やかな色再現性（1670万色）を備え、モバイルデバイスに最適です。低消費電力でバッテリー駆動時間を延長し、MIPIインターフェースにより最新のSoCとの互換性を確保します。

産業用ヒューマンマシンインターフェース（HMI）

産業オートメーション分野において、このモジュールは広い温度範囲（-30℃～+70℃）と湿度耐性を備えており、過酷な環境下でも信頼性の高い動作を保証します。また、静電容量式タッチスクリーンコントローラ（CST148）を搭載しており、制御盤や監視システムにおいて直感的なユーザーインタラクションを実現します。

ウェアラブルデバイス

コンパクトなフォームファクターと省電力設計を備えたこのモジュールは、スマートウォッチやフィットネストラッカーに最適です。高輝度（最大495 cd/m²）により屋外でも視認性を確保し、ハードコートされた表面は日常使用による傷にも強いです。

自動車用ディスプレイ

このモジュールは、車載グレードの熱および振動要件を満たしています。広い視野角（80°）と高速応答時間（1ms）により、ダッシュボードやインフォテインメントシステムに鮮明な視認性とスムーズなアニメーションを提供します。

仮想現実（VR）と拡張現実（AR）

1msの応答時間と1670万色深度を備えたこのモジュールは、VR/ARヘッドセットで没入感のある体験を提供します。MIPIインターフェースは、インタラクティブなアプリケーション向けのリアルタイムレンダリングをサポートします。

品質管理および検査基準

深センBrownoptoは、以下を含む厳格な品質基準を遵守しています。

欠陥分類

• 主な欠陥:機能上の障害（表示されない、回線に欠陥があるなど）は許可されません。

• 軽微な欠陥:制限内では許容されます (例: アクティブ領域に 10 mm 以上の暗い点が 4 つある)。

サンプリング手順

検査は続くGB/T2828.1-2003通常検査レベル II の基準を満たしています。許容品質レベル (AQL) は、重大な欠陥の場合は 0.65、軽微な欠陥の場合は 1.0 に設定されています。

機械検査および光学検査

モジュールは以下でテストされます23℃ ±3℃そして55% RH ±10%目視検査は、800～1200ルクス周囲の光と視聴距離30cm均一性と欠陥のないパフォーマンスを保証します。

その5.48インチAMOLEDディスプレイモジュール深センBrownoptoの製品は、最先端のAMOLED技術と堅牢な設計を融合させ、コンシューマーエレクトロニクス、産業機器、AR/VRなどの新興技術など、幅広い用途に対応するソリューションを提供しています。国際規格への準拠と厳格な試験により、過酷な環境下でも長期的な信頼性を確保しています。
