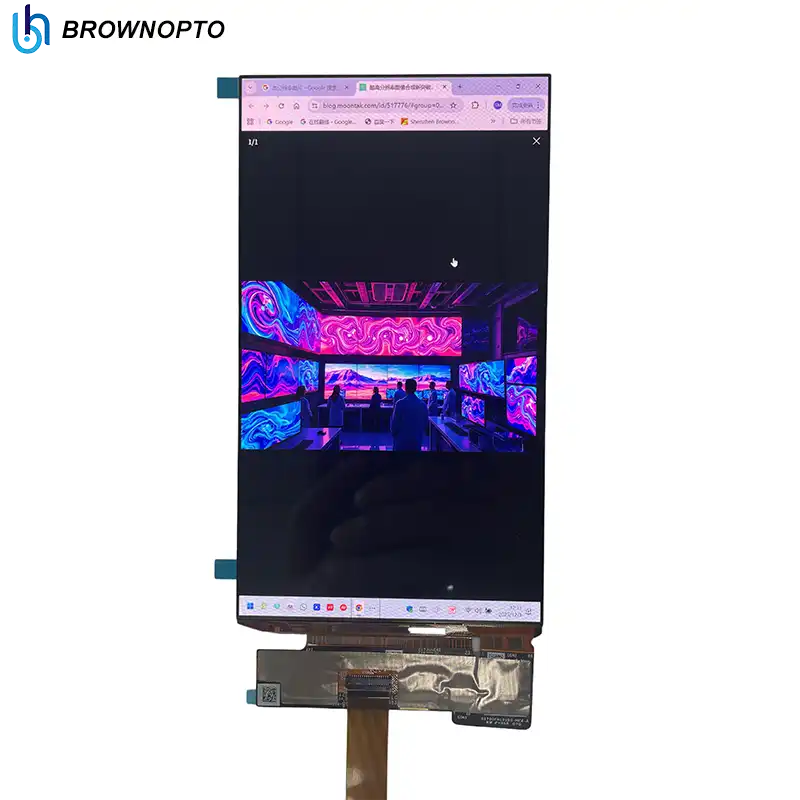

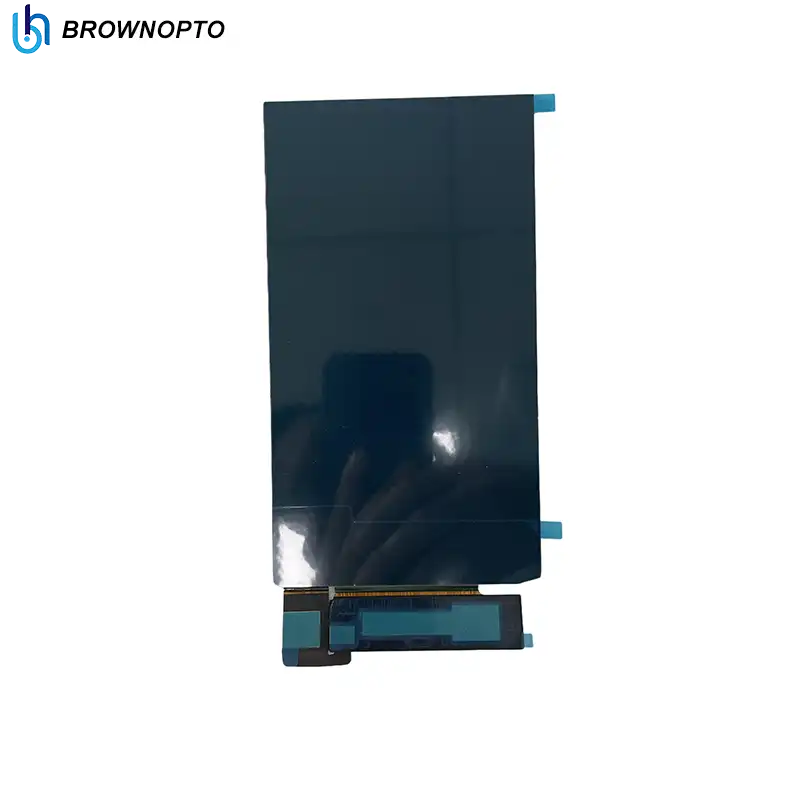

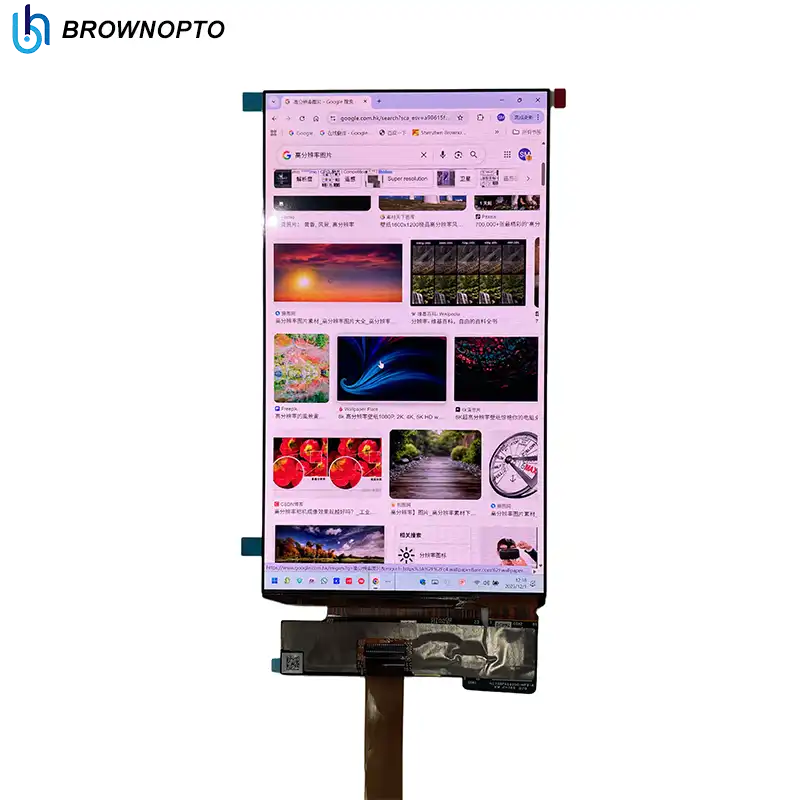

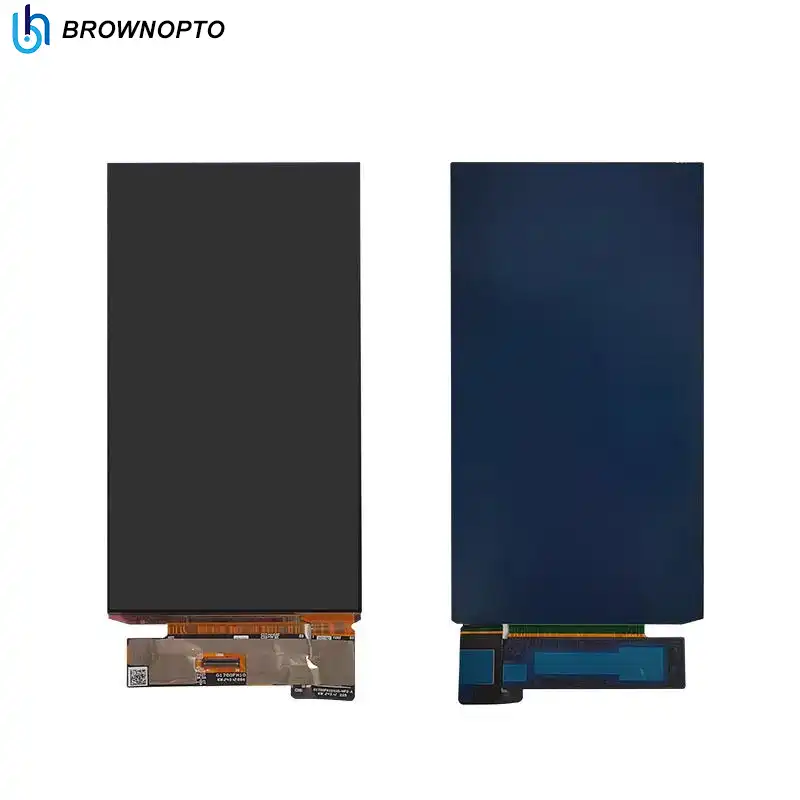

The 7,0 tuuman pystysuuntainen AMOLED-näyttömoduuli (BR1700FH101GG-003)BROWNOPTO tarjoaa upean visuaalisen suorituskyvyn Full HD+ -resoluutiolla1080 × 1920 pikseliä, integroitu On-Cell-kapasitiivinen kosketusnäyttö ja tuki korkeille virkistystaajuuksille jopa144 HzLTPS-teknologiaan perustuva ja ohut 1,028 mm:n profiililtaan se sopii erinomaisesti premium-älypuhelimille, teollisuuden HMI-päätteille, lääkinnällisille laitteille ja kannettavalle elektroniikalle, jotka vaativat eläviä värejä, syviä mustia ja erittäin nopeaa vasteaikaa.
Tärkeimmät ominaisuudet
Näytön koko:7,0 tuumaa (pystysuunta)
Resoluutio:1080 (L) × 1920 (K) pikseliä (FHD+)
Aktiivinen alue:87,1344 (K) × 154,9056 (V) mm
PPI: 315
Näyttötila:AMOLED, aktiivimatriisi-TFT
Pikselikonfiguraatio:V-tyylinen
Päivitystaajuus:60 / 90 / 120 / 144 Hz (valittavissa)
Kosketuspaneeli:Kennokapasitiivinen FT3519-piiri
Käyttöliittymä:MIPI DSI (4-kaistainen)
Ohjaimen mikropiiri:ICNA3512
Moduulin paksuus:1,028 mm (sis. POL ja vaahtomuovi)
Vaatimustenmukaisuus:RoHS 2.0
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Mallinumero | BR1700FH101GG-003 V.1 |
| Näytön koko | 7,0 tuumaa (pystysuora) |
| Resoluutio | 1080 × 1920 (RGB) |
| Aktiivinen alue (mm2) | 87,1344 (V) × 154,9056 (V) |

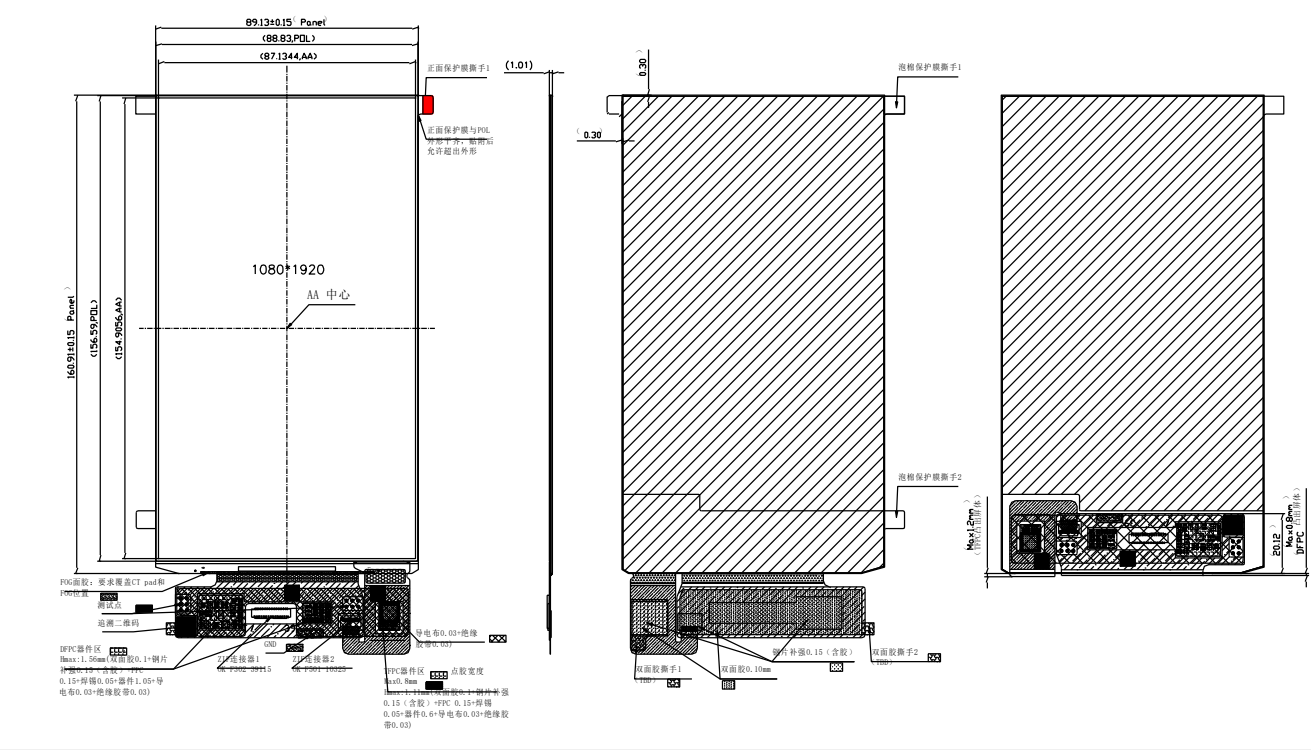

| Ulkomitat (L×K×S) | 89,1344 × 160,9056 × 1,028 mm |
| PPI | 315 |
| Technology | LTPS AMOLED |
| Ohjaimen mikropiiri | ICNA3512 |
| Kosketusnäyttö | FT3519 |
| Käyttöliittymä | MIPI DSI (4-kaistainen) |
| Normaali kirkkaus | 800 cd/m² (tyypillinen) |
| HBM-kirkkaus | 1000 cd/m² (tyypillinen) |
| Kontrastisuhde | 100 000:1 (vähintään) |
| Katselukulma | 80° (kaikki suunnat, CR ≥ 20000) |
| Vastausaika | ≤2 ms (TON + TOFF) |
| Käyttölämpötila | -20°C ~ +70°C |
| Säilytyslämpötila | -40°C ~ +80°C |
| Vaatimustenmukaisuus | RoHS 2.0 |
Sovellukset
Älypuhelimet ja mobiililaitteet:Ensiluokkainen koko näytön käyttökokemus ja korkea virkistystaajuus
Teollinen käyttöliittymä:Kestävät ja luettavat näytöt ohjauspaneeleille ja automaatiolle
Lääketieteelliset laitteet:Suurikontrastista kuvantamista diagnostiikkaan ja seurantaan
Kulutuselektroniikka:AR/VR, käsikonsolit, älykkäät puettavat laitteet
Käsittelyohjeet
Vältä mekaanisia iskuja tai liiallista painetta lasipinnalle.
Puhdista ainoastaan pehmeällä, nukkaamattomalla liinalla; käytä tarvittaessa etyylialkoholia. Älä käytä ketoneja tai aromaattisia liuottimia.
Noudata aina suositeltua käynnistys- ja sammutusjärjestystä vaurioiden välttämiseksi.
Maadoita itsesi ja työkalut käsittelyn aikana ESD-vaurioiden välttämiseksi.
Älä pura moduulia tai poista suojakalvoa ennen lopullista kokoonpanoa.
Usein kysytyt kysymykset (UKK)
Mikä on todellinen katseltava näytön koko?
Aktiivinen alue on 87,1344 mm (vaakasuora) ja 154,9056 mm (pystysuora), mikä vastaa 7,0 tuuman lävistäjää pystysuunnassa.
Tukeeko tämä moduuli korkeita virkistystaajuuksia?
Kyllä, se tukee useita virkistystaajuuksia: 60 Hz, 90 Hz, 120 Hz ja jopa 144 Hz, konfiguroitavissa komennolla.
Minkä tyyppinen kosketusnäyttö on integroitu?
Siinä on FT3519-piirin ohjaama On-Cell-kapasitiivinen kosketusnäyttö, joka tarjoaa ohuen muotoilun ja suuren herkkyyden.
Mitä käyttöliittymää näyttö käyttää?

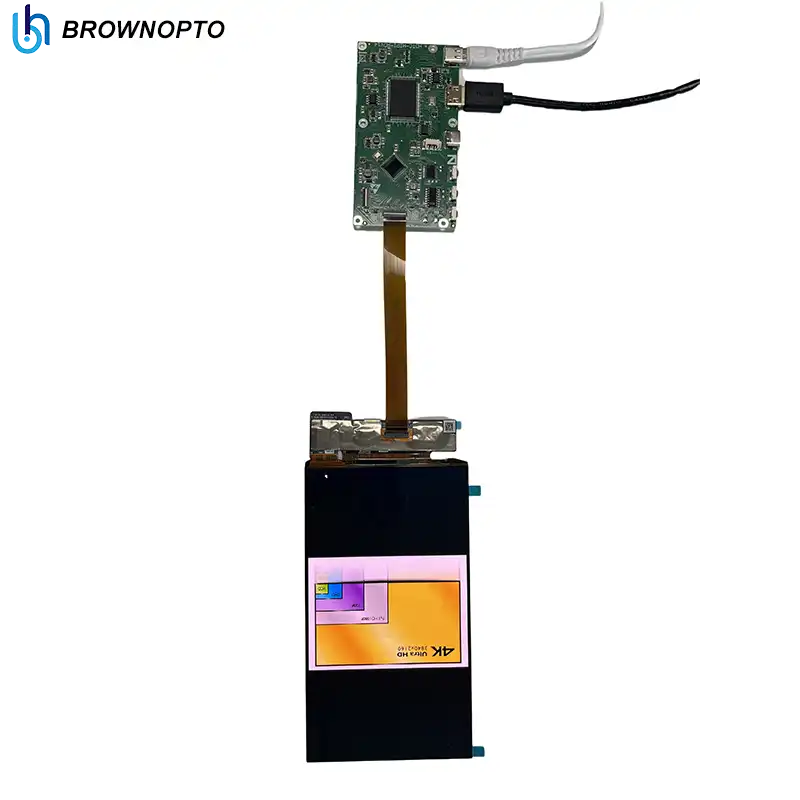

Moduuli käyttää videodataa varten standardia 4-kaistaista MIPI DSI -liitäntää ja kosketusviestintää varten I²C:tä.
Voiko tätä näyttöä käyttää ulkotiloissa?
Tyypillisen 800 nitin kirkkauden ja jopa 1000 nitin HBM-arvon ansiosta se tarjoaa hyvän auringonvalon luettavuuden, erityisesti heijastamaton pinnoite yhdistettynä.
